EKG-avledningar och registrering av EKG på barn

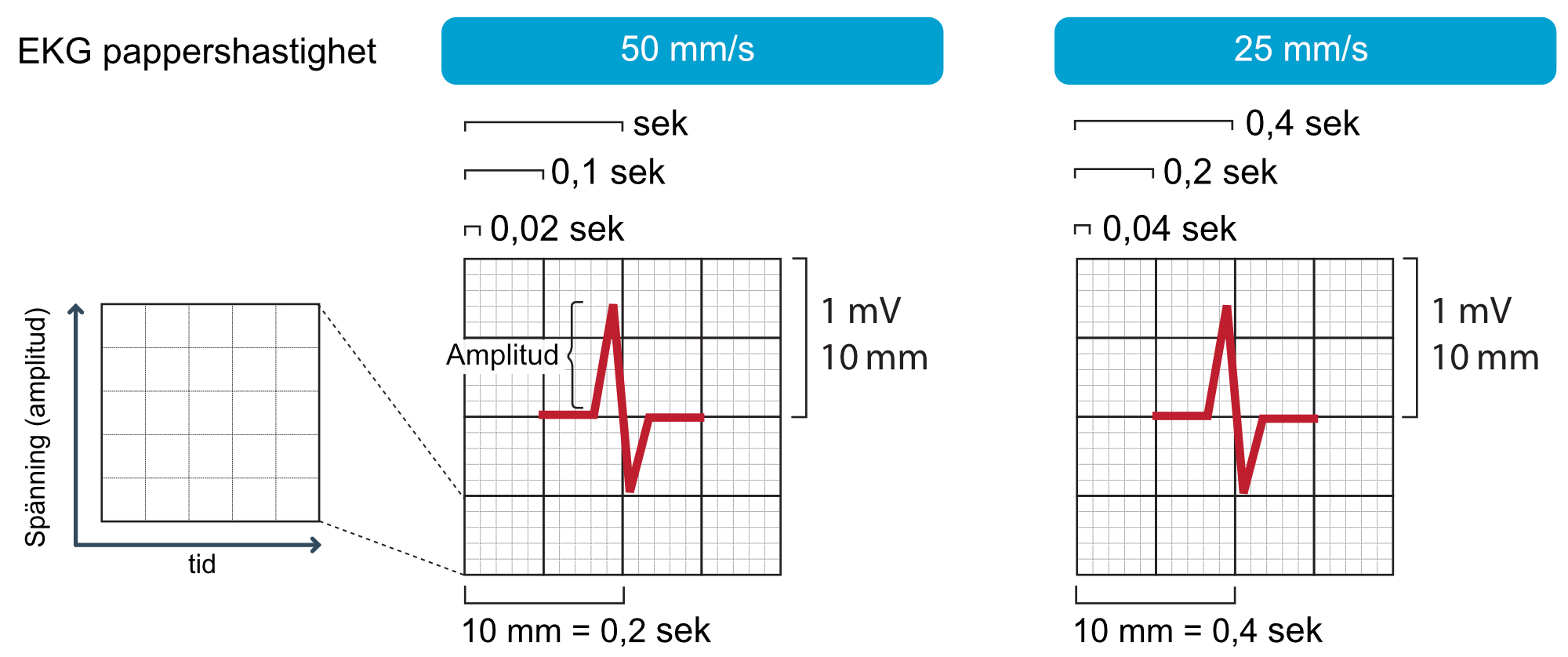

På EKG-kurvan är x-axeln (pappershastighet i millimeter per sekund) och y-axeln (amplitud i millivolt) samma som för vuxna. Pappershastigheten är som regel 50 mm/s eller 25 mm/s. Själva pappershastigheten har ingen betydelse för EKG-tolkning men många gånger kan det vara lättare att mäta intervaller (och bedöma EKG-vågorna) med 50 mm/s eftersom denna snabbare pappershastigheten tänjer ut EKG-kurvan. Se Figur 2.
Kvaliteten på EKG blir bättre om barnet är stilla eftersom det blir färre störningar. Detta är inte sällan ett problem eftersom de flesta barn har spontana rörelser och dessutom kan anledningen till EKG-registreringen vara besvärande för barnet. Lyckligtvis kan barn ofta distraheras, t ex av en förälder som fångar barnets uppmärksamhet.
För att minska störningar från extremiteternas muskelrörelser brukar man flytta extremitetselektroderna närmare bålen. Förslagsvis kan elektroderna fästas proximalt på överarmen och låren.

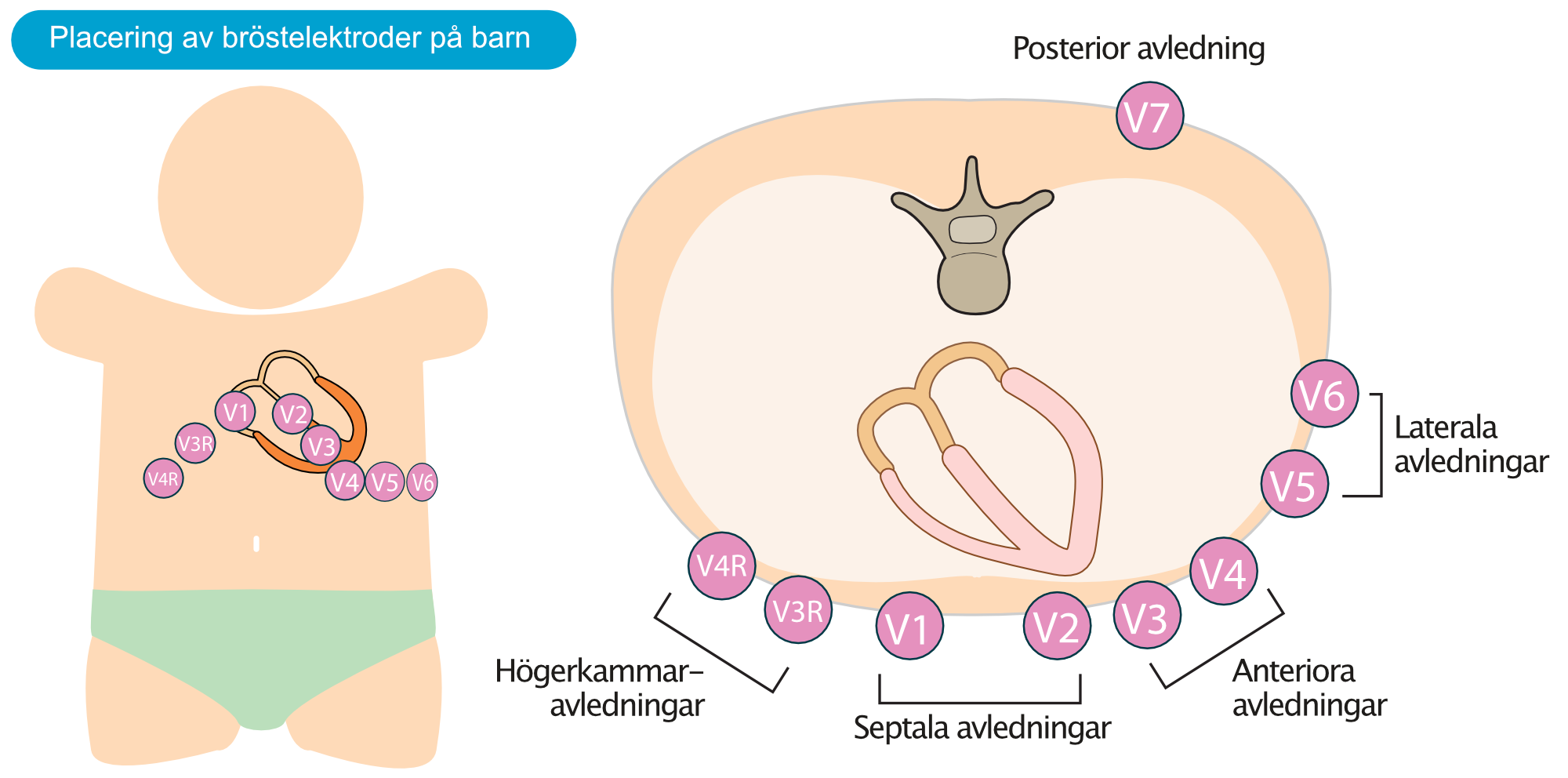

Bröstelektrodernas positioner ändras inte. Utöver standardelektroderna kan även avledningarna V3R, V4R och V7 behövas. Som regel kopplas V3R och V4R på barn under 5 år, eftersom dessa barn har höger kammare placerad till höger om sternum. Den anatomiska platsen för V4R och V3R är densamma som för V3 och V4, fast på höger bröstkorgshalva. Se Figur 2.
