Andningsarbete, lungcompliance och luftvägsmotstånd

Andningsansträngningen bestäms av den muskelkraft som krävs för att övervinna lungans och bröstväggens elastiska återfjädring, luftvägarnas och vävnadernas flödesmotstånd samt eventuella tröskel- och inertialbelastningar. Förändringar i compliance, luftvägskaliber, lungvolym, flöde och respirationsmuskulär kapacitet ger karakteristiska mekanikprofiler med direkt betydelse för diagnostik, ventilatorinställning och risken för respiratorisk svikt.

Begrepp, enheter och mekanisk grundmodell

Andningsarbete är det mekaniska arbete som respirationsmusklerna utför för att förflytta gas och deformera lunga och bröstvägg. För ett andetag definieras arbetet som tryck integrerat över volymförändringen:

[ W=\int P,dV ]

Tryck gånger volym har dimensionen energi. Enheten joule används för arbete; (1\ \text{cmH₂O·L}) motsvarar ungefär (0,098\ \text{J}). Resultatet kan anges som arbete per andetag, specifikt arbete per ventilerad volym i J/L eller som andningseffekt, det vill säga arbete per tidsenhet, i W eller J/min. Ett värde i J/L beskriver den mekaniska kostnaden för att ventilera en viss gasvolym, medan J/min även påverkas av minutventilationen.

Andningsarbete ska skiljas från dyspné, som är en subjektiv upplevelse, och från neural andningsdrive, som avser den centrala aktiveringen av respirationsmuskulaturen. Synlig andningsansträngning är i sin tur ett kliniskt uttryck för muskelrekrytering och behöver inte vara proportionell mot det uppmätta arbetet. En patient med neuromuskulär svaghet kan exempelvis ha hög neural drive men små tryck- och volymsvar, medan en vältränad person kan generera stora trycksvingningar utan uttalad dyspné.

Respirationssystemets rörelseekvation sammanfattar de mekaniska belastningarna:

[ P_{\text{mus}}+P_{\text{aw}} =E\cdot V+R\cdot \dot V+I\cdot \ddot V+\text{PEEP}_{\text{tot}} ]

Här är (P_{\text{mus}}) respirationsmusklernas distenderande tryck, (P_{\text{aw}}) trycket vid luftvägsöppningen, (V) volym över en vald referensnivå, (\dot V) flöde och (\ddot V) flödesacceleration. Elastansen (E) är inversen av compliance, (E=1/C), och beskriver tryckbehovet per volymförändring. Resistansen (R) ger ett flödesberoende tryckfall. Inertansen (I), som avspeglar acceleration av gas och vävnad, är normalt försumbar vid lugn andning men blir mer relevant vid mycket höga flöden eller frekvenser. (\text{PEEP}_{\text{tot}}) innefattar applicerad och intrinsisk PEEP och utgör en tröskel som måste övervinnas innan inspiratoriskt flöde kan börja.

Tryck, volymer och respirationsmuskler under ett andetag

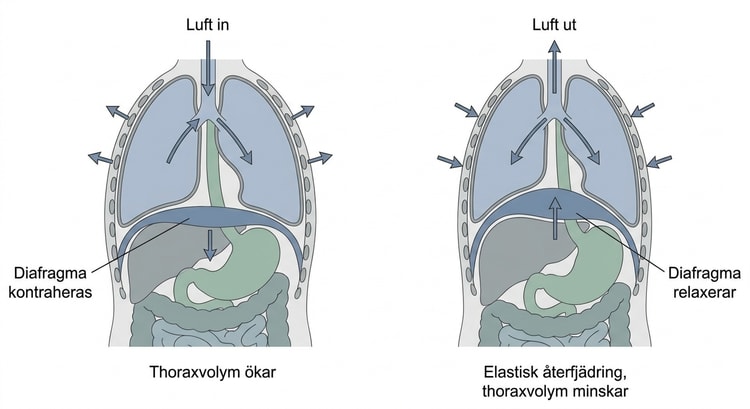

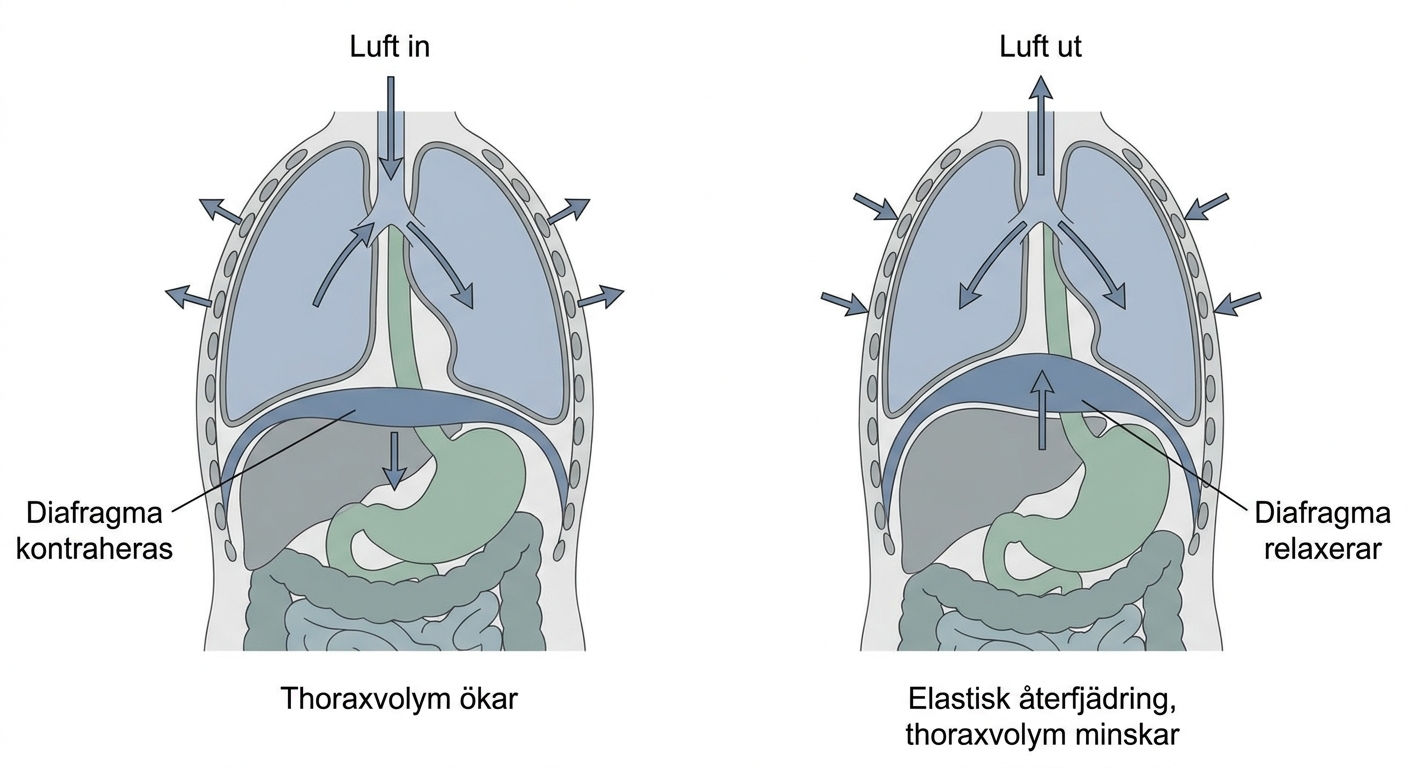

Vid lugn inspiration kontraheras diafragma och förskjuts kaudalt. Samtidigt höjer externa interkostalmuskler revbenen och ökar thorax anteroposteriora och transversella diameter. Thoraxvolymen ökar, pleuratrycket (P_{\text{pl}}) blir mer negativt och lungparenkymet distenderas via det transpulmonella trycket:

[ P_{\text{tp}}=P_{\text{alv}}-P_{\text{pl}} ]

Om alveolartrycket (P_{\text{alv}}) är nära atmosfärstrycket innebär ett mer negativt pleuratryck ett högre transpulmonellt tryck och därmed större lungvolym.

Under ett normalt viloandetag sjunker alveolartrycket endast omkring 1 cmH₂O under atmosfärstrycket. Denna lilla alveol–atmosfäriska gradient räcker för att driva inspiratoriskt flöde. Pleuratrycket kan samtidigt förändras från ungefär −5 cmH₂O vid funktionell residualkapacitet, FRC, till cirka −7,5 cmH₂O vid slutinspiration. När flödet upphör vid slutinspiration återgår alveolartrycket till atmosfärstryck, trots att lungvolymen fortfarande är förhöjd.

En typisk tidalvolym i vila är omkring 0,5 L, FRC cirka 2,5–3 L och andningsfrekvensen vanligen 12–16/min. Under passiv expiration relaxerar diafragma och externa interkostalmuskler. Den elastiska energi som lagrats under inspiration driver då gasen ut ur lungorna genom att alveolartrycket blir svagt positivt, ofta omkring +1 cmH₂O. Vid forcerad expiration kontraheras bukmuskler och interna interkostalmuskler, vilket höjer intraabdominellt och pleuralt tryck men samtidigt kan framkalla dynamisk luftvägskompression.

Lungans, bröstväggens och hela respirationssystemets compliance

Compliance beskriver volymförändringen per tryckförändring:

[ C=\frac{\Delta V}{\Delta P} ]

Lungcompliance (C_L) relaterar lungvolym till transpulmonellt tryck. Bröstväggscompliance (C_{\text{cw}}) relaterar thoraxvolym till trycket över bröstväggen, medan respirationssystemets compliance (C_{\text{rs}}) relaterar volymen till trycket över hela systemet. Hög compliance innebär att en liten tryckförändring ger stor volymförändring; låg compliance innebär en styv mekanik med högt tryckbehov.

Lunga och bröstvägg är mekaniskt seriekopplade. Deras elastanser adderas och därför gäller:

[ \frac{1}{C_{\text{rs}}} =\frac{1}{C_L}+\frac{1}{C_{\text{cw}}} ]

Värdena är approximativa och påverkas av mätmetod, kroppsstorlek, position och lungvolym. Compliance är inte konstant över hela tryck–volymkurvan. Jämförelser mellan individer bör därför göras vid motsvarande lungvolym och helst normaliseras för lungstorlek. Specifik compliance är compliance dividerad med en referensvolym, vanligen FRC, och skiljer en liten normal lunga från en patologiskt styv lunga. Elastans, uttryckt i cmH₂O/L, är mer direkt additiv och används ofta vid analys av ventilatormekanik.

Tryck–volymkurvan, elastisk återfjädring och surfaktant

Lungans inåtriktade elastiska återfjädring uppkommer dels genom elastin och kollagen i parenkymet, dels genom ytspänningen i alveolernas luft–vätskegräns. Elastin bidrar över ett brett volymintervall, medan kollagenfibrer successivt sträcks ut och kraftigt begränsar expansionen nära total lungkapacitet, TLC. Bröstväggen tenderar vid volymer under sin egen jämviktsvolym att fjädra utåt.

Vid FRC balanseras lungans inåtriktade recoil av bröstväggens utåtriktade recoil. Alveolartrycket är då lika med atmosfärstrycket och inget flöde föreligger, men pleuratrycket är negativt. FRC är således en mekanisk jämviktsvolym, inte en volym utan elastiska krafter. Förlust av lungrecoil, som vid emfysem, höjer FRC, medan obesitas, anestesi och nedsatt bröstväggscompliance vanligen sänker den.

Surfaktant produceras av typ II-pneumocyter och minskar ytspänningen, särskilt vid liten alveolär yta när molekylerna packas tätare. Laplaces relation för en idealiserad sfär är:

[ P=\frac{2T}{r} ]

där (T) är ytspänning och (r) radie. Utan volymberoende surfaktanteffekt skulle små alveoler kräva högre distenderande tryck och vara mer kollapsbenägna. Surfaktant stabiliserar därför små alveolära enheter och minskar det inspiratoriska arbetet.

Tryck–volymkurvan uppvisar hysteresis: vid en given volym krävs vanligen högre tryck under inspiration än under expiration. Skillnaden beror på surfaktantens dynamik, vävnadens viskoelasticitet samt rekrytering och derekrytering av alveoler och små luftvägar. Compliance är låg nära residualvolym, där enheter är stängda eller dåligt rekryterade, och nära TLC, där kollagen och andra strukturer är hårt spända. Den är högre i kurvans centrala, mer linjära del.

Luftvägsmotstånd och strömningsfysik

Luftvägsmotstånd definieras som tryckfallet mellan alveoler och luftvägsöppning dividerat med flödet:

[ R_{\text{aw}}=\frac{\Delta P}{\dot V} ]

Hos en frisk vuxen anges (R_{\text{aw}}) ofta till ungefär 1–2 cmH₂O/(L/s). Det totala icke-elastiska respirationsmotståndet, inklusive vävnadsresistans, är ungefär 2–3 cmH₂O/(L/s). Värdena beror på lungvolym, flöde, andningsfas och mätmetod och är därför inte absoluta normalgränser.

Vid stationärt laminärt flöde i ett rakt cylindriskt rör gäller Poiseuilles relation:

[ R=\frac{8\eta l}{\pi r^4} ]

Motståndet ökar med gasens viskositet (\eta) och rörets längd (l), men minskar med radien (r) upphöjd till fyra. En liten minskning av bronkradien kan därför kraftigt öka motståndet. Luftvägarna är dock förgrenade, eftergivliga och oregelbundna, varför ren Poiseuille-fysik endast är en approximation.

Övergångsflöde och turbulens uppkommer särskilt vid höga flöden, i larynx, trakea och större bronker samt vid tvära diameterförändringar. Tryck–flödesrelationen kan då beskrivas med Rohrers ekvation:

[ \Delta P=K_1\dot V+K_2\dot V^2 ]

Den linjära termen representerar främst viskösa förluster och den kvadratiska termen densitets- och turbulensberoende förluster. Reynolds tal ökar med diameter, flödeshastighet och gasdensitet men minskar med viskositet; ett högre värde gynnar turbulens. Trots liten individuell radie bidrar perifera bronkioler normalt relativt lite till total (R_{\text{aw}}), eftersom de är mycket talrika och parallellkopplade. Den största sammanlagda resistansen finns därför vanligen i medelstora bronker.

Reglering av luftvägskaliber och lungvolymens betydelse

Bronkernas glatta muskulatur reglerar luftvägskalibern. Parasympatisk kolinerg aktivitet via muskarina receptorer ger bronkkonstriktion och ökad sekretion, medan β₂-receptorstimulering relaxerar glatt muskulatur. β₂-agonister minskar därför den reversibla resistiva belastningen vid astma och KOL, och muskarinreceptorantagonister motverkar vagalt medierad bronkkonstriktion. Inflammation, slem, slemhinneödem och strukturell remodellering kan samtidigt begränsa den möjliga bronkdilatationen.

Lungvolymen påverkar intratorakala luftvägars kaliber genom parenkymets radiella dragkraft och luftvägarnas transmurala tryck. Vid hög lungvolym drar omgivande alveolära strukturer luftvägarna utåt och lumen vidgas. Vid låg FRC minskar denna stabilisering, vilket ökar motståndet och gör små luftvägar mer benägna att stängas, särskilt om stängningsvolymen närmar sig eller överstiger FRC.

Ryggläge, anestesi och obesitas sänker ofta FRC genom diafragmas kraniala förskjutning och minskat utåtriktat bröstväggsdrag. Följden kan bli basal luftvägsstängning, atelektas och ökad ventilationsinhomogenitet. Det övre luftvägsmotståndet måste skiljas från intratorakalt motstånd: näsandning ger fysiologisk filtrering och befuktning men högre flödesmotstånd än oral andning. Vid stigande ventilationsbehov övergår individen därför ofta till munandning, som har större effektiv tvärsnittsarea och mindre resistiv belastning.

Dynamisk luftvägskompression och expiratorisk flödesbegränsning

Under forcerad expiration höjer expirationsmusklerna pleuratrycket. Alveolartrycket stiger också, eftersom det motsvarar pleuratrycket plus lungans elastiska recoil. När gasen strömmar mot munnen sjunker det intraluminala trycket successivt på grund av resistiva förluster. På en punkt längs luftvägen blir intraluminalt tryck lika med pleuratrycket: equal-pressure point, EPP.

Mellan alveolen och EPP är luftvägstrycket högre än pleuratrycket och luftvägen hålls öppen. Distalt om EPP, i riktning mot munnen, blir det transmurala trycket negativt och luftvägen komprimeras. Systemet beter sig då som en Starling-resistor: flödet bestäms främst av trycket uppströms, lungans recoil och egenskaperna hos det komprimerbara segmentet, inte enbart av tryckskillnaden mellan alveol och mun.

När maximal expiratorisk flödesbegränsning har uppnåtts ger ytterligare muskelkraft ungefär lika stora ökningar av alveolar- och pleuratryck. Drivtrycket fram till EPP ökar därför inte proportionellt; i stället förstärks luftvägskompressionen. Expiratoriskt flöde blir därmed delvis ansträngningsoberoende.

Vid sjunkande lungvolym minskar elastisk recoil och radiell dragkraft, varpå EPP förskjuts mot mindre, mer kollapsbenägna luftvägar. Vid emfysem förstärks detta genom förlust av alveolära fästen och recoil. Vid astma och KOL tillkommer luminal förträngning och högt resistivt tryckfall. Ofullständig expiration leder till air trapping, dynamisk hyperinflation och intrinsisk PEEP, vilket både försämrar diafragmans arbetsläge och skapar en inspiratorisk tröskelbelastning inför nästa andetag.

Andningsarbetets elastiska, resistiva och inertiala komponenter

Det totala mekaniska arbetet kan delas upp i:

[ W_{\text{tot}}=W_{\text{el}}+W_{\text{res}}+W_{\text{inertia}} ]

Det elastiska arbetet är (W_{\text{el}}=\int P_{\text{el}},dV). Om compliance är linjär och volymen räknas från utgångsläget gäller (P_{\text{el}}=V/C), vilket ger:

[ W_{\text{el}}\approx\frac{V_T^2}{2C} ]

En dubblering av tidalvolymen fyrdubblar således det elastiska arbetet per andetag under dessa förenklade förutsättningar.

Resistivt arbete, (W_{\text{res}}=\int P_{\text{res}},dV), förbrukas som värme och återvinns inte under expiration. I en dynamisk tryck–volymslinga motsvaras det av den dissipativa looparean mellan inspiratoriskt och exspiratoriskt förlopp. Det ökar vid högt flöde, bronkkonstriktion, sekret, turbulent strömning och viskoelastisk vävnadsdeformation. Inertialarbetet är vanligen mindre än 1 procent under lugn andning.

Hos friska vuxna i vila anges det totala andningsarbetet ofta till cirka 0,3–0,6 J/L. Det elastiska arbetet utgör ofta ungefär två tredjedelar, men proportionen förändras med tidalvolym, frekvens och sjukdom. Andningens metabola kostnad motsvarar i vila ungefär 2–5 procent av kroppens totala syrgaskonsumtion. Dessa siffror är metod- och definitionsberoende: mekaniskt arbete, respirationsmusklernas syreförbrukning och arbete vid luftvägsöppningen är närliggande men inte identiska storheter.

Val av tidalvolym, frekvens och inspiratoriskt flöde

För en given minutventilation finns en avvägning mellan elastiskt och resistivt arbete. Stora tidalvolymer ökar elastiskt arbete ungefär med (V_T^2), medan hög andningsfrekvens kräver fler deformationer per minut och ofta högre flöden. Högt flöde ökar det resistiva tryckbehovet, särskilt när den turbulenta komponenten blir betydande.

Alveolär ventilation bestäms av:

[ \dot V_A=(V_T-V_D)\cdot f ]

där (V_D) är dead space och (f) andningsfrekvens. Snabb, ytlig andning är ineffektiv när en stor andel av tidalvolymen stannar i anatomiskt eller apparatrelaterat dead space. Om (V_T) närmar sig (V_D) kan minutventilationen vara hög trots otillräcklig alveolär ventilation och tilltagande hyperkapni.

Vid restriktiv mekanik är stora tidalvolymer elastiskt kostsamma, varför patienter ofta väljer snabb och ytlig andning. Vid obstruktiv mekanik är högt flöde och kort expiration kostsamt; långsammare, djupare andetag med förlängd expiration kan minska turbulens och air trapping. Motion, feber och metabol acidos höjer ventilationskravet och förskjuter optimum mot större minutventilation. Ökat dead space från exempelvis slangsystem eller snorkel kräver större tidalvolym eller högre frekvens, men båda alternativen medför en mekanisk kostnad.

Fysiologisk variation och yttre belastningar

Ålder och kroppsstorlek påverkar absoluta lungvolymer, luftvägsdiametrar och compliance. Med stigande ålder minskar lungans elastiska recoil, medan bröstväggen blir styvare; små luftvägar stängs därför lättare vid låg volym. Graviditet höjer diafragma och sänker vanligen FRC, samtidigt som viloventilationen ökar. Under sömn minskar tonus i övre luftvägen och ventilatorisk drive, vilket ökar kollapsbenägenheten, särskilt vid obesitas.

Hållning påverkar diafragmans geometri och FRC. Upprätt läge ger i regel högre FRC än ryggläge. Träning ökar inte nödvändigtvis statisk lungcompliance men förbättrar respirationsmuskulär uthållighet och ventilatorisk effektivitet. Obesitas ökar intraabdominellt tryck, sänker FRC och kan minska bröstväggscompliance; andningsarbetet kan vara två till tre gånger högre än hos normalviktiga. Immersion förskjuter blod centralt, komprimerar thorax och förskjuter diafragma kranialt, vilket vanligen reducerar FRC.

Yttre utrustning adderar resistiva, elastiska eller tröskelrelaterade belastningar. En smal endotrakealtub ger ett betydande flödesberoende tryckfall, särskilt vid sekret eller knickbildning. Filter, ventilatorslangar, demandventiler, snorklar och rebreatherkretsar kan öka resistans och dead space. I hyperbar miljö ökar gasdensiteten med omgivningstrycket och gynnar turbulent flöde. Vid densiteter över cirka 5–6 g/L kan ventilationskapaciteten begränsas påtagligt; lågdenstitetsgaser som heliuminnehållande blandningar reducerar denna belastning.

Patofysiologiska mekanikprofiler

Vid obstruktiv sjukdom dominerar resistivt arbete och expiratorisk flödesbegränsning. Dynamisk hyperinflation kan initialt hålla luftvägar öppna, men förkortar samtidigt inspiratoriska muskler och skapar auto-PEEP. Bronkdilatation, antiinflammatorisk behandling och tillräcklig expirationstid angriper olika delar av denna belastning.

Vid interstitiell fibros, ARDS, lungödem och pneumoni är lungcompliance reducerad. Alveoler kan vara vätskefyllda, kollapsade eller endast öppnas över ett kritiskt tryck. Varje andetag kräver då högt elastiskt och rekryteringsrelaterat arbete. Pleuraeffusion, pneumothorax, kyfoskolios och obesitas påverkar i stället eller dessutom bröstväggen och den tillgängliga lungvolymen. Neonatal surfaktantbrist ger hög ytspänning, atelektasbenägenhet och mycket låg compliance.

Vid neuromuskulär svaghet kan compliance och resistans vara relativt normala, men belastningen är stor i förhållande till muskelkapaciteten. Ineffektiv hosta, mikroatelektaser och sjunkande compliance kan därefter tillkomma sekundärt. Hypoventilation uppstår ofta först under sömn och kan utvecklas utan dramatisk synlig andningsansträngning.

Respirationsmusklernas kapacitet, fatigue och klinisk dekompensation

Diafragmans kraftutveckling beror på muskelfibrernas längd och på dess kupolformade geometri. Vid hyperinflation förkortas och planas diafragma ut. Dess kontraktion ger då mindre kaudal förskjutning och sämre expansion av nedre bröstkorgen. Samma neurala aktivering producerar därför mindre inspiratoriskt tryck och mindre tidalvolym.

Vid hög mekanisk belastning ökar neural drive och rekrytering av skalener, sternocleidomastoideus och andra accessoriska muskler. En stor negativ pleuratryckssving med liten tidalvolym talar för uttalad elastisk eller resistiv belastning, ogynnsam muskelgeometri eller svaghet. Fatigue innebär en belastningsutlöst, reversibel minskning av muskelns kraftkapacitet och ska skiljas från enbart hög ansträngning.

Tidiga kompensationstecken är takypné, indragningar, näsvingespel, prolongerad expiration och thorakoabdominell asynkroni. När kapaciteten inte längre motsvarar belastningen sjunker tidalvolym och alveolär ventilation, varpå PaCO₂ stiger och medvetandet kan påverkas. Avtagande synlig ansträngning är då inte nödvändigtvis förbättring; hos en uttröttad patient kan det vara ett sent tecken på respiratorisk dekompensation.

Mätning av compliance, resistans och spontant andningsarbete

Statisk och dynamisk spirometri beskriver volymer och flöden men mäter inte direkt pleuratryck eller arbete. Flödes–volymkurvan kan identifiera obstruktion och expiratorisk flödesbegränsning. Kroppspletysmografi mäter thorakal gasvolym och luftvägsmotstånd, inklusive gas bakom stängda luftvägar. Interrupter- och ocklusionsmetoder uppskattar tryck och resistans genom kortvarigt avbrutet flöde.

En esofagusballong i nedre delen av esofagus används som approximation av pleuratrycket. Tillsammans med flödes- och volymmätning kan esofagustrycket integreras över volym för att beräkna spontant andningsarbete. Campbell-diagrammet relaterar esofagustryck till volym och kan, med antaganden om bröstväggens compliance, separera lungans elastiska arbete, bröstväggsarbete och resistivt arbete.

Pressure-time product, PTP, integrerar muskeltryck över tid och speglar belastningen även under isometriskt arbete och vid auto-PEEP, då tryck utvecklas innan flöde börjar. Transdiafragmatiskt tryck beräknas som ventrikeltryck minus esofagustryck. Diafragma-EMG bedömer neural drive, ultraljud kan visa diafragmarörelse och förtjockningsgrad, och thorakoabdominell pletysmografi beskriver volymfördelning och asynkroni.

Viktiga felkällor är felaktigt ballongläge eller fyllnadsvolym, esofageala kontraktioner, mediastinala artefakter, läckage och otillförlitlig volymmätning. Spontan muskelaktivitet försvårar ventilatorbaserade beräkningar. Icke-linjär compliance, varierande resistans, regional inhomogenitet och obesitas gör att ett globalt mätvärde inte alltid representerar regional lungbelastning.

Respirationsmekanik vid mekanisk ventilation och klinisk tillämpning

Vid volymkontrollerad ventilation med konstant inspiratoriskt flöde kan statisk compliance beräknas efter en inspiratorisk paus:

[ C_{\text{stat}}=\frac{V_T}{P_{\text{plat}}-\text{PEEP}_{\text{tot}}} ]

Dynamisk compliance beräknas som:

[ C_{\text{dyn}}=\frac{V_T}{P_{\text{peak}}-\text{PEEP}_{\text{tot}}} ]

och respirationssystemets resistans som:

[ R_{\text{rs}}=\frac{P_{\text{peak}}-P_{\text{plat}}}{\dot V} ]

Topptrycket (P_{\text{peak}}) innefattar elastiskt och resistivt tryck. Under inspiratorisk paus upphör flödet och det resistiva tryckfallet försvinner, varpå platåtrycket (P_{\text{plat}}) approximerar alveolartrycket vid statiska förhållanden. Drivtrycket är (P_{\text{plat}}-\text{PEEP}_{\text{tot}}). Total PEEP mäts med expiratorisk ocklusion och omfattar både inställd PEEP och intrinsisk PEEP. Beräkningarna kräver passiv patient, frånvaro av läckage och tillräcklig tryckutjämning.

Tryckunderstöd avlastar patientens inspiratoriska arbete, medan högre inspiratoriskt flöde kan minska flödeshunger och dyssynkroni. PEEP kan motverka alveolär derekrytering och minska den inspiratoriska tröskelbelastningen vid auto-PEEP, men överdriven PEEP kan orsaka överdistension och försämrad hemodynamik. Bronkdilatation, sekretmobilisering och byte av en smal eller obstruerad tub reducerar resistiv belastning mer direkt än ökat tryckunderstöd.

Överassistans kan ge låg diafragmaaktivitet och ventilatorinducerad diafragmadysfunktion. Underassistans kan medföra stora negativa pleuratryck, hög transpulmonell stress, pendelluft mellan lungregioner och patientorsakad lungskada. Dyssynkroni kan dessutom öka både arbete och lungbelastning. Målet är därför inte noll muskelaktivitet hos alla patienter, utan ett arbete som är tillräckligt lågt för återhämtning och samtidigt bevarar rimlig muskelaktivering.

Kliniska tecken och indirekta index måste tolkas i sitt sammanhang. Rapid shallow breathing index, RSBI, definieras som andningsfrekvens dividerad med tidalvolym i liter och används bland annat vid ventilatoravvänjning. Det speglar andningsmönster men mäter inte tryck, compliance, resistans eller muskelreserv och kan därför inte ersätta mekanisk mätning, blodgasanalys och samlad klinisk bedömning.
