Andningsmekanik och lungvolymer

Andningsmekanik beskriver hur respirationsmuskler, bröstvägg, pleura, lungparenkym och luftvägar tillsammans omvandlar tryckförändringar till luftflöde och volymförändring. Compliance, elastic recoil, luftvägsresistans och lungvolymer är centrala för att förstå normal ventilation, bedöma andningsarbete och tolka lungfunktionsundersökningar. Samma grundprinciper förklarar varför exempelvis emfysem, lungfibros, pneumothorax och neuromuskulär svaghet ger olika mekaniska konsekvenser.

Mekanisk grundmodell för ventilation

Ventilation är transport av gas mellan atmosfären och alveolerna. Luftflöde uppstår endast när det finns en tryckgradient och går från högre till lägre tryck. Om atmosfärstrycket används som referens och sätts till 0 cm H₂O kan sambandet skrivas:

[ \dot V = \frac{P_{\text{atmosfär}}-P_{\text{alveol}}}{R} ]

där (\dot V) är luftflöde och (R) är luftvägsresistans. Under inspiration är alveolartrycket något lägre än atmosfärstrycket; under expiration är det högre. När flödet upphör, exempelvis i slutet av en lugn inspiration eller expiration, är alveolartrycket lika med atmosfärstrycket, förutsatt att luftvägen är öppen och ingen gas är instängd bakom en obstruktion.

Boyles lag anger att tryck och volym för en given gasmängd vid konstant temperatur är omvänt proportionella:

[ P_1V_1=P_2V_2 ]

När thorax och alveoler expanderar minskar således alveolargasens tryck, vilket skapar inspiratoriskt flöde. Vid minskad alveolvolym stiger trycket och gas strömmar ut. I biologiska system modifieras detta idealiserade samband av vävnadselasticitet, ytspänning, luftvägsresistans, gasens kompressibilitet och tidsberoende rekrytering av lungenheter.

Det transpulmonella trycket måste vara positivt för att hålla lungan utspänd. Om pleuratrycket närmar sig alveolartrycket, som vid pneumothorax, försvinner denna distenderande gradient och lungan tenderar att falla samman. Trycket över hela respirationssystemet bestämmer däremot jämvikten mellan lungans inåtriktade och bröstväggens volymberoende elastiska krafter.

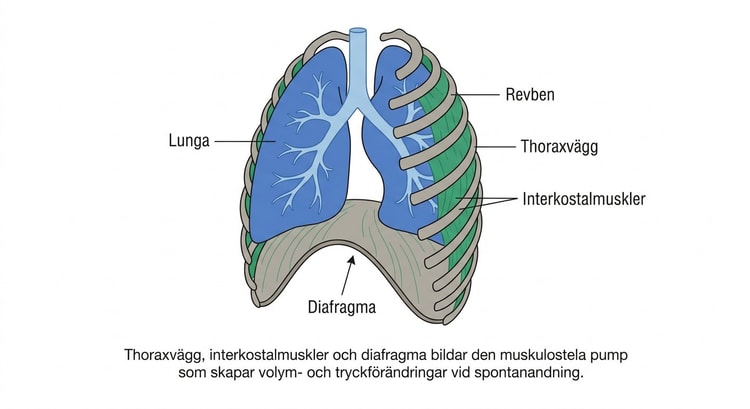

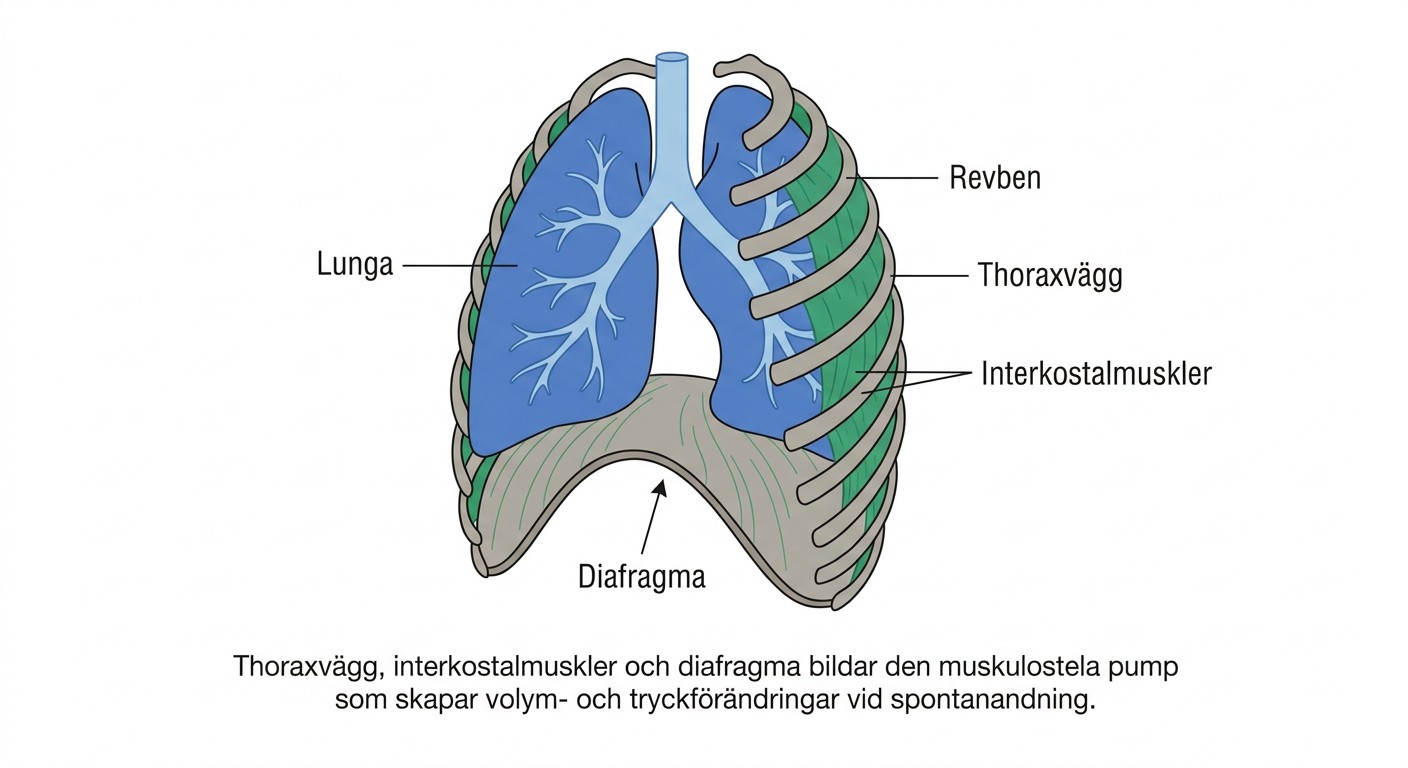

Bröstkorg, pleura och respirationsmuskler

Diafragma är den viktigaste inspirationsmuskeln under vila. Kontraktion gör diafragmakupolerna flackare och förskjuter dem kaudalt, vilket ökar thorax vertikala dimension. Samtidigt lyfter de externa interkostalmusklerna revbenen. Övre revben och sternum rör sig framåt och uppåt i en så kallad pumphandtagsrörelse, medan nedre revben förskjuts lateralt genom en hinkhandtagsrörelse. Thoraxvolymen ökar därmed i tre plan.

Vid ökat ventilationsbehov rekryteras accessoriska inspirationsmuskler, bland annat sternocleidomastoideus, scalener och pectoralmuskulatur när skuldergördeln är fixerad. Lugn expiration är huvudsakligen passiv: inspirationsmusklerna relaxerar och lagrad elastisk energi i lunga och bröstvägg återför systemet mot funktionell residualkapacitet, FRC. Forcerad expiration kräver däremot aktivering av interna interkostalmuskler och bukmuskler, vilka höjer intraabdominellt och intrapleuralt tryck och pressar diafragma kranialt.

Visceral pleura följer lungytan och parietal pleura bekläder thoraxvägg, mediastinum och diafragma. Mellan bladen finns ett tunt vätskeskikt. Vätskans kohesionskrafter gör att pleurabladen kan glida tangentiellt med liten friktion men motsätter sig att de dras isär. Lungan följer därför bröstväggens expansion trots att den saknar egna muskler.

Luft i pleurarummet bryter kopplingen och ger pneumothorax: lungan recoilerar inåt medan bröstväggen rör sig mot sin egen jämviktsvolym. Pleuravätska bevarar inte heller normal kraftöverföring; större utgjutningar komprimerar lungan, minskar regional ventilation och ökar det elastiska andningsarbetet. Blod, pus eller fibrotisk pleuraförtjockning kan ge motsvarande restriktiv mekanik.

Tryckförändringar under ett normalt andetag

Ett lugnt andetag börjar vanligen vid FRC, den volym som återstår efter normal passiv expiration. Alveolartrycket är då 0 cm H₂O relativt atmosfären och inget flöde föreligger. Pleuratrycket är typiskt omkring −3 till −5 cm H₂O. Det transpulmonella trycket är därför positivt och håller alveolerna öppna.

När diafragma kontraherar blir pleuratrycket mer negativt. Transpulmonellt tryck stiger, alveolerna expanderar och alveolartrycket sjunker ungefär 1 cm H₂O under atmosfärstrycket. Luft strömmar in tills alveolvolymen har ökat med en tidalvolym och alveolartrycket åter blivit 0. I slutet av inspirationen är flödet således noll trots att pleuratrycket fortfarande är mer negativt än vid FRC.

När inspirationsmusklerna relaxerar minskar det transpulmonella trycket. Lungans recoil komprimerar alveolargasen, alveolartrycket blir svagt positivt och luft strömmar ut. Vid återgång till FRC är alveolartrycket åter 0. Under forcerad expiration kan pleuratrycket bli positivt, vilket ökar alveolartrycket men också kan komprimera intrathorakala luftvägar.

Vid övertrycksventilation skapas inspiration genom att luftvägstrycket höjs, inte genom att pleuratrycket sänks. Både alveolar- och pleuratryck kan då öka. Ett positivt transpulmonellt tryck expanderar fortfarande lungan, men högt medeltryck kan överdistendera alveoler, påverka venöst återflöde och orsaka ventilatorinducerad lungskada. PEEP håller alveolartrycket positivt vid slutexspiration och kan motverka derekrytering, men ökar samtidigt lungvolym och intrathorakalt tryck.

Compliance i lunga, bröstvägg och hela respirationssystemet

Compliance beskriver volymförändring per förändring i distenderande tryck:

[ C=\frac{\Delta V}{\Delta P} ]

Elastans är inversen, (E=1/C), och anger systemets motstånd mot deformation. Hög compliance innebär att en liten tryckändring ger stor volymändring; hög elastans innebär en stel struktur. Lungans tryckskillnad är transpulmonellt tryck, medan respirationssystemets compliance relaterar volymändring till trycket över både lunga och bröstvägg.

Lunga och bröstvägg fungerar mekaniskt som seriekopplade elastiska element:

[ \frac{1}{C_{RS}}=\frac{1}{C_L}+\frac{1}{C_{CW}} ]

Därför blir hela systemets compliance lägre än compliancen hos vardera komponenten. Värdena gäller ungefär kring FRC hos en vuxen och varierar med lungvolym, kroppsstorlek, position, ålder och sjukdom.

Statisk compliance mäts när flödet är noll, exempelvis med ett inspiratoriskt platåtryck under mekanisk ventilation:

[ C_{stat}=\frac{V_T}{P_{platå}-PEEP_{\text{total}}} ]

Dynamisk compliance beräknas under pågående flöde, ofta med topptrycket, och påverkas därför av både elastiska och resistiva egenskaper. Om dynamisk compliance sjunker medan statisk compliance är oförändrad talar det främst för ökad luftvägsresistans. Om båda sjunker föreligger oftare minskad lung- eller respirationssystemcompliance.

Specifik compliance är compliance dividerad med en referensvolym, vanligen FRC, och underlättar jämförelse mellan olika stora lungor. Mätfel uppkommer vid otillräcklig muskelrelaxation, luftläckage, felaktig volymmätning, sekret eller tubmotstånd samt om auto-PEEP inte räknas in. Eftersom tryck–volymrelationen är olinjär måste mätvolymen anges eller hållas jämförbar.

Elastic recoil och tryck–volymkurvan

Elastic recoil är lungans benägenhet att återgå mot lägre volym efter utspänning. Vid lägre och intermediära volymer bidrar främst elastin och alveolernas ytspänning. Elastinfibrerna kan sträckas reversibelt med relativt liten kraft. När lungvolymen närmar sig total lungkapacitet, TLC, rätas successivt vågiga kollagenfibrer ut och ger ett kraftigt ökande motstånd mot ytterligare distension.

Bröstväggen har en egen tryck–volymrelation. Vid volymer nära FRC tenderar lungan att dra sig inåt medan bröstväggen tenderar utåt. Vid FRC är dessa krafter lika stora och motsatt riktade. Under mycket höga lungvolymer recoilerar även bröstväggen inåt, medan den vid mycket låga volymer har en stark utåtriktad kraft.

Tryck–volymkurvan är sigmoid. I det nedre området är compliance låg eftersom små luftvägar och alveolära enheter är stängda eller behöver ett öppningstryck. När enheter rekryteras blir kurvan brantare och compliance störst. Nära TLC planar kurvan åter ut när kollagen begränsar överdistension. De nedre och övre inflektionsområdena är inte exakta universella gränser men illustrerar riskerna för cyklisk kollaps respektive översträckning.

Inflations- och deflationskurvorna sammanfaller inte, ett fenomen kallat hysteresis. Vid inflation krävs energi för rekrytering och omorganisation av surfaktantfilmen; under deflation förblir alveoler öppna vid lägre tryck och surfaktant blir mer koncentrerat. Volymen är därför vanligen större under deflation än inflation vid samma transpulmonella tryck.

Ytspänning, surfaktant och alveolär stabilitet

Alveolernas tunna vätskefilm bildar en luft–vätskegräns där vattenmolekylernas kohesion skapar ytspänning. Ytspänningen strävar efter att minska ytan och bidrar därför till lungans inåtriktade recoil. För en idealiserad sfärisk alveol beskriver Laplaces lag relationen:

[ P=\frac{2T}{r} ]

där (P) är det tryck som krävs för att hålla alveolen öppen, (T) ytspänningen och (r) radien. Om ytspänningen vore konstant skulle en liten alveol ha högre kollapstryck än en stor och därför tömmas i den större.

Surfaktant produceras av typ II-pneumocyter, lagras i lamellära kroppar och består huvudsakligen av fosfolipider tillsammans med specifika surfaktantproteiner. Molekylerna lägger sig i luft–vätskegränsen och minskar vattnets kohesion. Vid låg alveolvolym packas surfaktant tätare, vilket sänker ytspänningen proportionellt mer än vid hög volym. Skillnaden stabiliserar alveoler av varierande storlek.

Minskad ytspänning ökar compliance, reducerar inspirationsarbetet och begränsar vätsketranssudation till alveolerna. Alveolär interdependens bidrar ytterligare: alveoler delar septa, så expansion i en enhet utövar drag på närliggande enheter. Rekrytering innebär att tidigare slutna eller underventilerade enheter öppnas när deras öppningstryck överskrids; derekrytering är motsatsen.

Hos prematura nyfödda kan otillräcklig surfaktantproduktion orsaka neonatal andningsstörning med låg compliance, atelektaser, hypoxemi och stort andningsarbete. Antenatala glukokortikoider och exogent surfaktant kan förbättra mekaniken. Vid ARDS skadas alveolarepitel och surfaktant späds ut eller inaktiveras av proteinrikt ödem och inflammation. Följden blir heterogen kollaps, shunt, låg compliance och risk för både rekryteringsskada och överdistension under ventilation.

Luftvägsresistans och dynamisk luftvägskompression

Vid laminärt flöde beskriver Poiseuilles relation att resistansen är starkt beroende av radien:

[ R \propto \frac{1}{r^4} ]

En halverad radie ger därmed en mycket stor resistansökning i den idealiserade modellen. I luftvägarna är flödet emellertid ofta övergångsformat eller turbulent, särskilt i larynx, trakea och stora bronker samt vid höga flöden. Turbulent flöde kräver en större tryckgradient och påverkas mer av gasens densitet; laminärt flöde påverkas främst av viskositeten.

Total luftvägsresistans i vila är ungefär 1–2 cm H₂O/L/s. Medelstora bronker bidrar mest, eftersom små luftvägar trots liten individuell radie är mycket talrika och parallellkopplade. Deras sammanlagda tvärsnittsarea är stor. Vid sjukdom kan små luftvägar ändå bli en central resistanskälla genom inflammation, slem, bronkiolär förträngning eller förlust av parenkymalt stöd.

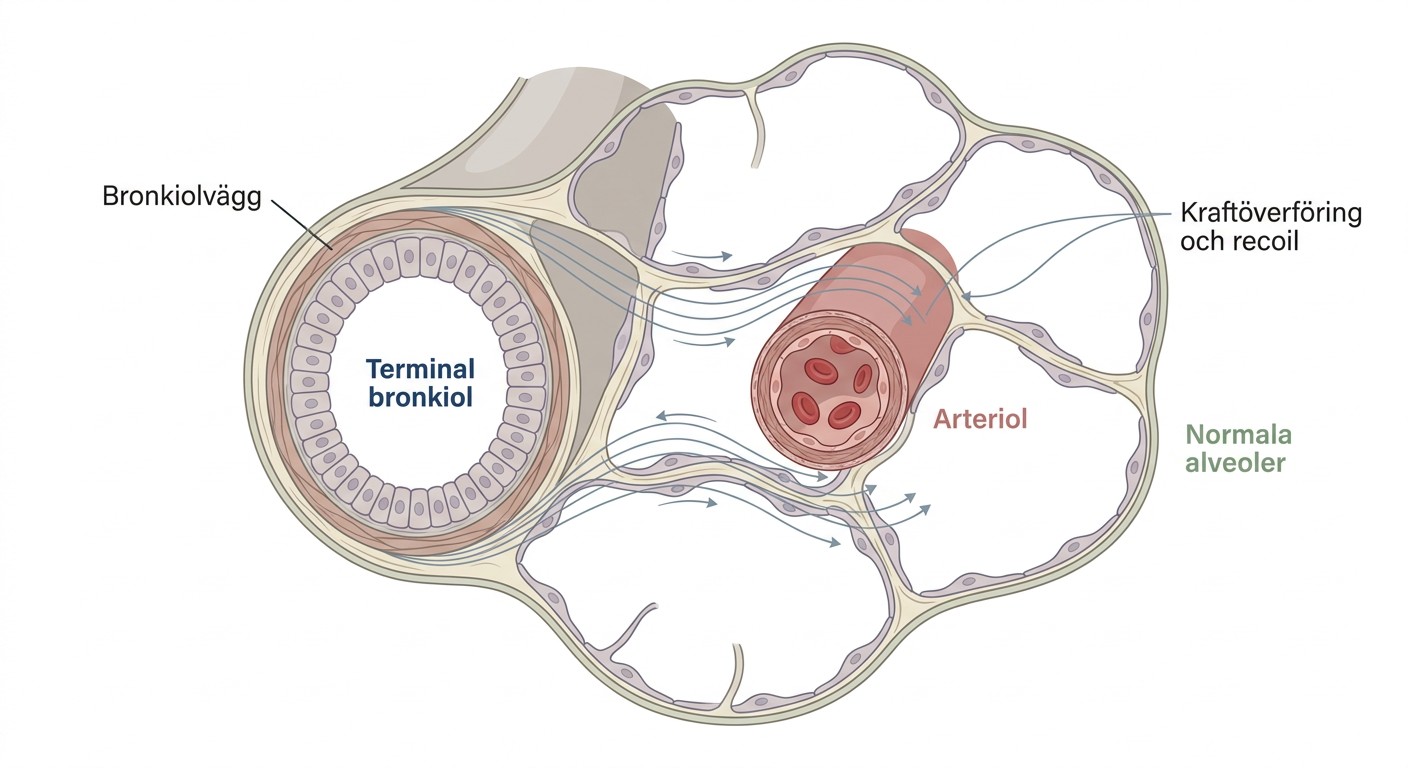

Lungvolymen påverkar resistansen. Vid hög volym drar omgivande parenkym radiellt i små luftvägar, så kallad radial traction, och håller dem öppna. Vid låg volym minskar draget och små luftvägar kan slutas. Bronkial glatt muskulatur regleras bland annat av parasympatisk kolinerg aktivitet, β₂-receptorer och inflammatoriska mediatorer. β₂-agonister och antikolinergika minskar luftvägsmotståndet genom bronkdilatation.

Under forcerad expiration blir pleuratrycket positivt. Alveolartrycket är summan av pleuratrycket och lungans recoiltryck, men trycket inne i luftvägen faller längs flödesvägen. Vid equal pressure point är intraluminalt tryck lika med pleuratrycket. Distalt om denna punkt blir trycket utanför luftvägen högre än inuti, vilket ger dynamisk kompression. Ökad expiratorisk ansträngning höjer då både alveolar- och pleuratryck utan motsvarande flödesökning: maximalt flöde blir ansträngningsoberoende. Vid emfysem flyttas equal pressure point perifert till mer kollapsbenägna luftvägar eftersom recoiltrycket är lågt.

Andningsarbete och mekanisk effektivitet

Andningsarbetet kan uttryckas som integralen av tryck över volymförändringen:

[ W=\int P,dV ]

Det elastiska arbetet används för att tänja lunga och bröstvägg och lagras delvis som potentiell energi inför passiv expiration. Det ökar vid låg compliance, höga tidalvolymer och hög slutinspiratorisk lungvolym. På ett tryck–volymdiagram motsvaras arbetet av en area under eller mellan kurvorna.

Resistivt arbete krävs för att driva gas genom luftvägarna och övervinna visköst motstånd i vävnader. Det ökar med flödeshastighet och luftvägsresistans och återvinns inte elastiskt utan förloras som värme. I ett tryck–flödesdiagram speglas det av tryckskillnaden som krävs vid ett visst flöde. Därutöver krävs energi för deformation och glidning mellan vävnadselement.

Snabb andning med höga flöden ökar framför allt resistivt arbete. Stora tidalvolymer ökar främst elastiskt arbete, särskilt i tryck–volymkurvans flacka övre del. Det mekaniskt optimala mönstret balanserar dessa kostnader. Patienter med obstruktiv sjukdom tenderar därför att andas långsammare och djupare för att minska resistiva förluster och ge längre expirationstid. Vid restriktiv sjukdom väljs ofta snabb, ytlig andning för att undvika den höga elastiska kostnaden för stora tidalvolymer.

Kliniskt ökar andningsarbetet vid bronkospasm, sekret, tubmotstånd, ödem, fibros, atelektas och ogynnsam hyperinflation. Accessorisk muskelaktivitet, paradoxal bukrörelse, takypné och stigande koldioxid kan signalera att den ventilatoriska pumpens kapacitet inte längre motsvarar belastningen.

Lungvolymer och lungkapaciteter

Lungvolymer är enskilda volymkomponenter, medan kapaciteter är summor av två eller flera volymer. Värdena nedan är ungefärliga vuxenvärden och ska inte användas som individuella normalgränser.

FRC fungerar som syre- och koldioxidreserv mellan andetagen och motsvarar jämviktsvolymen för respirationssystemet vid avslappnad expiration. RV förhindrar att all alveolargas försvinner vid maximal utandning, men ökar vid air trapping. VC kan mätas långsamt eller forcerat; FVC är vitalkapaciteten under en forcerad expiratorisk manöver.

Lungvolymer påverkas starkt av längd, kön, ålder, kroppsbyggnad och kroppsläge. Längre personer har i regel större volymer. FRC och ERV minskar i ryggläge eftersom bukinnehållet förskjuter diafragma kranialt. Ålder ökar ofta RV och minskar VC genom förlust av recoil och tidigare slutning av små luftvägar.

Absoluta litergränser kan därför inte ersätta referensekvationer. Uppmätt värde bör jämföras med förväntat värde för en person med motsvarande antropometri och redovisas som procent av förväntat värde och helst som z-värde.

Mätning av lungvolymer

Enkel spirometri mäter gas som kan föras in i eller ut ur lungorna. Den kan därför bestämma tidalvolym, VC, FVC, IRV och ERV, men inte RV. Eftersom FRC och TLC innehåller RV kan inte heller dessa bestämmas med spirometri ensam.

Vid heliumspädning andas patienten i ett slutet system med känd heliumkoncentration och systemvolym. Helium absorberas obetydligt i blodet, och slutkoncentrationen används för att beräkna den kommunicerande lungvolymen. Vid kväveutsköljning andas patienten vanligen syrgas medan utandat kväve samlas eller analyseras tills det sköljts ut. Båda metoderna mäter främst välventilerade och kommunicerande gasrum.

Kroppspletysmografi bygger på Boyles lag. Patienten sitter i en tät kabin och gör små andningsrörelser mot en tillfälligt stängd ventil. Förhållandet mellan förändringar i muntryck och kabintryck används för att beräkna komprimerbar intrathorakal gas. Metoden inkluderar även dåligt ventilerade eller instängda gasvolymer och ger därför ofta högre FRC och RV än gasutspädning vid uttalad obstruktion.

Instrumenten måste kalibreras avseende volym, flöde och gasanalys. Volymer behöver korrigeras för temperatur, vattenmättnad och omgivningstryck eftersom gasvolym ändras mellan rumsmiljö och kroppsförhållanden. Läckage, felaktig ventilfunktion, otillräcklig jämviktstid, sväljning, panting med fel frekvens och bristande kindstöd vid pletysmografi kan ge betydande mätfel.

Spirometri: utförande, variabler och kurvor

Vid forcerad spirometri inhalerar patienten maximalt till TLC och exhalerar därefter så snabbt, kraftfullt och fullständigt som möjligt till RV. Viktiga variabler är FVC, FEV₁, kvoten FEV₁/FVC, maximalt expiratoriskt flöde eller PEF samt expiratoriska delflöden. Delflöden är mer volym- och ansträngningsberoende och har större biologisk variation än FEV₁ och kvoten.

Volym–tidkurvan visar exhalerad volym mot tid. En snabb initial ökning följs av en platå när expirationen är fullbordad. Flöde–volymkurvan visar flöde mot lungvolym: efter en explosiv start uppnås PEF, varefter flödet avtar. Kurvans form är diagnostiskt viktig och kan avslöja konkav expiratorisk del, tidigt avbrott eller central luftvägsobstruktion.

En acceptabel manöver kräver maximal inspiration, explosiv start, god tätning kring munstycket och frånvaro av hosta under den första sekunden, glottisstängning, läckage eller obstruktion av munstycket. Expirationen måste fortsätta till adekvat slutexspiration eller tydlig volymplatå. Flera tekniskt godtagbara försök krävs.

Reproducerbarhet stärker tillförlitligheten. Hos vuxna ska de två bästa FEV₁-värdena vanligen ligga inom 150 mL och de två bästa FVC-värdena inom 150 mL. Det största acceptabla FEV₁ respektive FVC rapporteras; de behöver inte komma från samma manöver. Kurvorna ska alltid granskas, eftersom en numerisk rapport inte säkert avslöjar tekniska fel.

Tolkning av spirometri och lungvolymer

Resultaten ska jämföras med validerade referensekvationer som tar hänsyn till bland annat ålder, längd och kön. Z-värdet anger hur många standardavvikelser mätningen ligger från referensmedelvärdet. Nedre normalgräns motsvarar vanligen z < −1,645, det vill säga ungefär den femte percentilen.

En fast FEV₁/FVC-gräns på 0,70 är enkel men tar inte hänsyn till att kvoten sjunker fysiologiskt med åldern. Den kan därför överdiagnostisera obstruktion hos äldre och missa sjukdom hos yngre. Nedre normalgräns och z-värde ger en mer individanpassad klassificering, även om klinik och exponeringsanamnes fortfarande är avgörande.

Låg FVC bevisar inte restriktion. Den kan orsakas av tidigt expirationsavbrott, otillräcklig inspiration, air trapping, svaghet eller obesitas. Restriktion verifieras först när TLC är sänkt. Vid obstruktion hjälper RV, FRC och TLC till att skilja enkel flödesbegränsning från air trapping och hyperinflation.

Reversibilitet och diagnostiska fallgropar

Vid bronkdilatationstest görs spirometri före och efter administrering av en snabbverkande bronkdilaterare enligt standardiserat protokoll. Förändringar i FEV₁ och FVC jämförs med aktuella kriterier och relevanta referensvärden. Ett tydligt svar stöder variabel luftvägsobstruktion, men bekräftar inte ensamt astma. Avsaknad av svar vid ett enskilt test utesluter inte astma, och reversibilitet kan förekomma vid KOL.

Submaximal inspiration ger falskt låg FVC och kan sänka FEV₁. Långsam start minskar FEV₁ och PEF, medan tidigt avbrott framför allt sänker FVC och kan ge en falskt hög FEV₁/FVC-kvot. Hosta under första sekunden, glottisstängning, tungobstruktion och munstycksläckage kan göra manövern oanvändbar.

Felregistrerad kroppslängd ger systematiskt felaktiga referensvärden. Dålig tandprotesanpassning eller ansiktssvaghet kan försämra tätningen. Resultaten påverkas även av läkemedel, nylig rökning, infektion, dygnsvariation och patientens inlärning mellan försök. Avvikelser bör därför värderas mot teknisk kvalitet och biologisk variation.

Flöde–volymkurvan kan visa central obstruktion. Variabel extrathorakal obstruktion tenderar att plana ut inspirationsdelen, medan variabel intrathorakal obstruktion främst planar ut expirationsdelen. Fixerad central obstruktion begränsar båda och ger en boxliknande kurva. Sådana fynd motiverar riktad utredning med exempelvis bilddiagnostik eller bronkoskopi.

Fysiologisk variation och kliniska mekaniska mönster

FRC sjunker i ryggläge, vid obesitas, graviditet och anestesi. Diafragma förskjuts kranialt och beroende lungregioner arbetar närmare closing capacity, den volym där små luftvägar börjar slutas. Följden kan bli atelektas, ojämn ventilation och hypoxemi, särskilt när FRC understiger closing capacity.

Vid åldrande minskar lungans elastic recoil och parenkymet blir mer eftergivligt, medan bröstväggen blir stelare. Closing capacity och RV stiger, VC minskar och maximala expiratoriska flöden avtar. Kombinationen innebär inte nödvändigtvis sjukdom men reducerar ventilatorisk reserv och ökar risken för luftvägsslutning i ryggläge.

Vid emfysem gör låg recoil att expirationens drivtryck minskar. Förlust av alveolväggar reducerar dessutom radial traction, så små luftvägar kollaberar tidigt. Patienten andas vid högre lungvolym för att hålla luftvägarna öppna, men diafragma blir samtidigt flack och mekaniskt ineffektiv. Dynamisk hyperinflation kan uppstå när nästa inspiration börjar innan föregående expiration är avslutad, vilket skapar auto-PEEP.

Fibros ger motsatt parenkymmönster: lungan är stel och har hög recoil. TLC, FRC och VC blir ofta låga, medan FEV₁/FVC är bevarad eller hög. Pneumothorax upphäver pleurans kraftöverföring; pleurautgjutning komprimerar lungan; neuromuskulär sjukdom lämnar lungvävnaden relativt normal men försvagar pumpen.

Vid mekanisk ventilation måste tryck, tidalvolym och PEEP anpassas till den aktuella mekaniken. Vid ARDS används begränsade tidalvolymer och tryck för att reducera volutrauma och barotrauma, medan PEEP kan stabilisera rekryterbara alveoler. Vid svår obstruktion krävs tillräckligt lång expirationstid för att minska dynamisk hyperinflation, auto-PEEP och hemodynamisk påverkan.
